加入酿酒吧快一年时间了，在群里及论坛学习了不少有关酿酒的知识，感谢酿酒吧！ 现在就征文活动机会，想把自己制作蒸馏设备跟大家分享一下，谢谢狷介、酒鬼及各位群友的指导及建议。
材料： 足1.0厚不锈钢板、38*38不锈钢方通、4kw电加热器、1.5kw电加热器、DN15不锈钢球阀、DN20不锈钢球阀、DN15不锈钢止回阀、DN20/25卫生级不锈钢管及快接、DN45卫生级不锈钢管、DN80卫生级不锈钢管及快接、DN15不锈钢外牙、3分内牙、管卡、400*300配电箱、交流接触器、24V电源、温控器、转换开关、漏电开关、中间继电器、10位接线排、指示灯、电线等
工具： 氩弧焊机、手磨机、抛光轮、磨片、手电钻、麻花钻头、台钻、切割机等
由于自酿及自制等各方面条件限制原因，所以有些材料需要去不锈钢制品加工店加工。

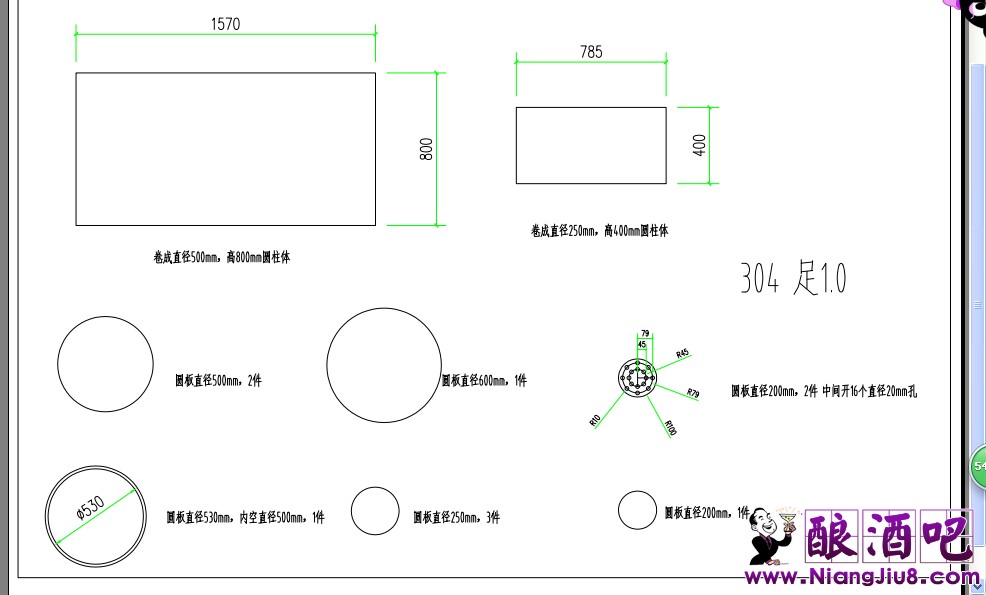

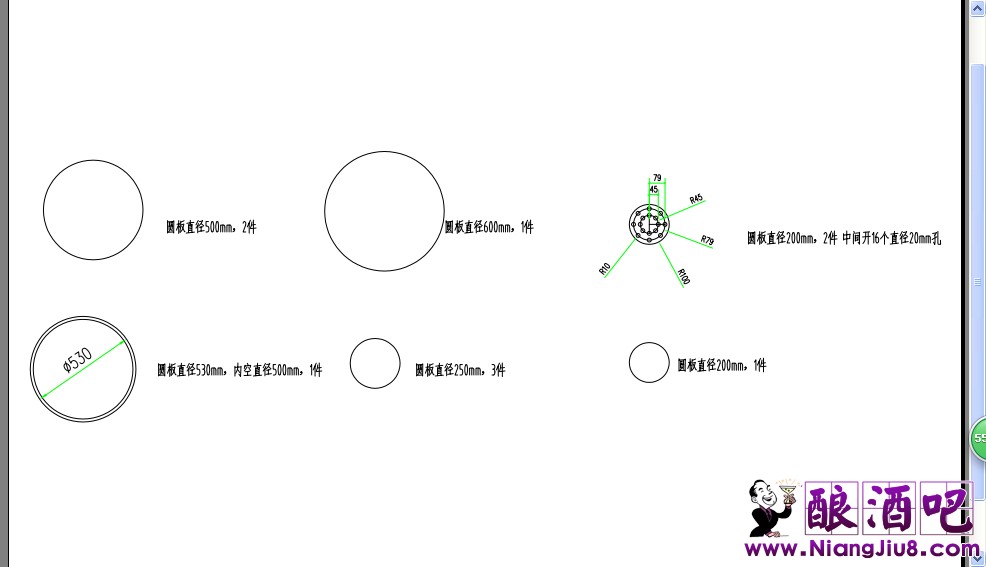

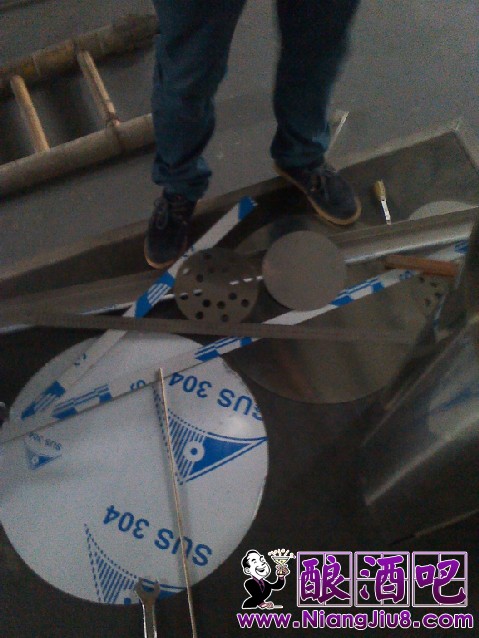

1、准备好材料和工具后，画蒸馏设备开料图纸；（不锈钢制品加工店加工）

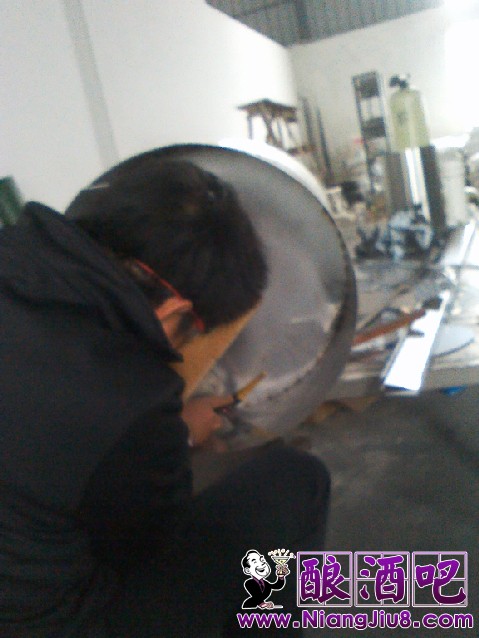

2、拿回不锈钢板材，自己准备工具焊接

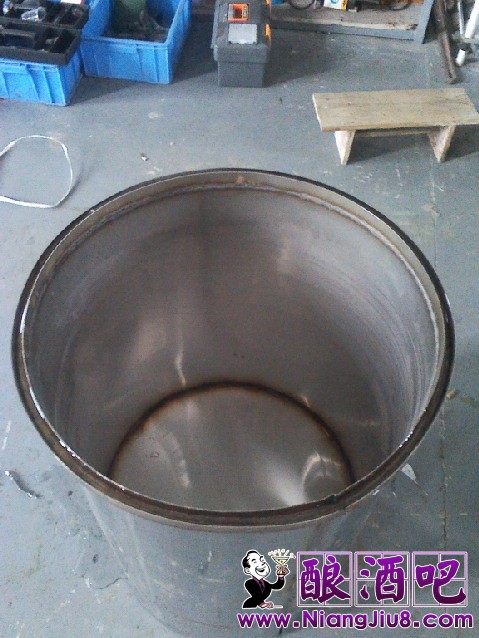

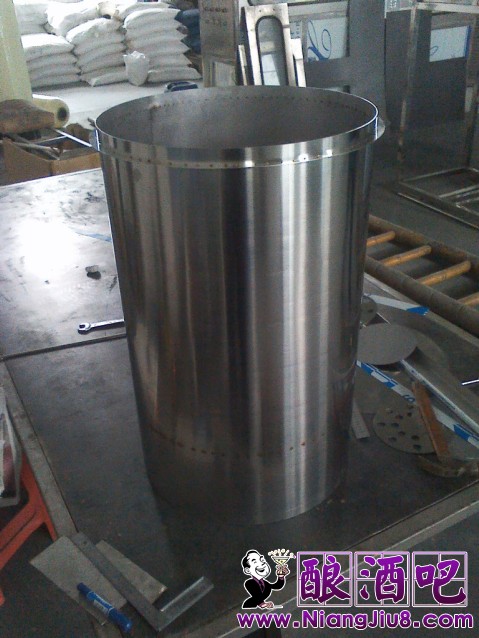

3、蒸馏桶焊接，在加工厂卷成圆，蒸馏设备采用水封，桶上边缘焊接一圈水槽,蒸桶直径DN500mm，高800mm；
4、蒸馏器水封焊接，水封尺寸10mm宽，高20mm
5、蒸馏器底部蒸汽发生器焊接，高200mm；
6.蒸馏桶内蒸汽导管焊接，卫生级不锈钢（内外抛光），管径DN20；

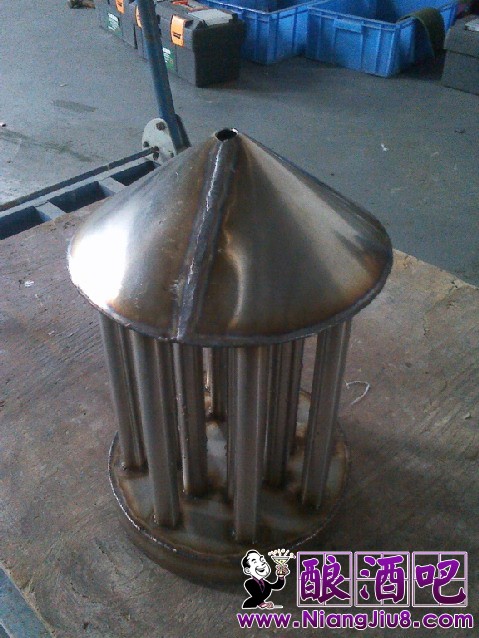

7、蒸馏器桶内蒸汽管焊接，卫生级不锈钢，管径DN20两条；

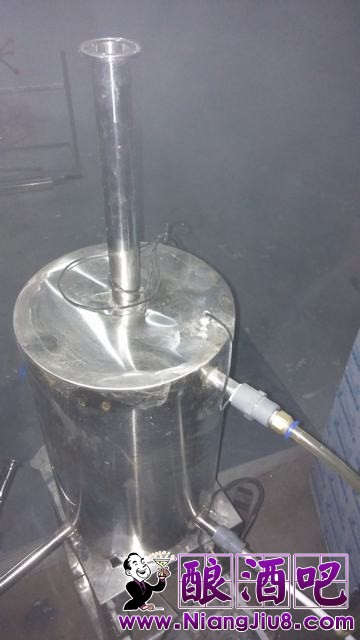

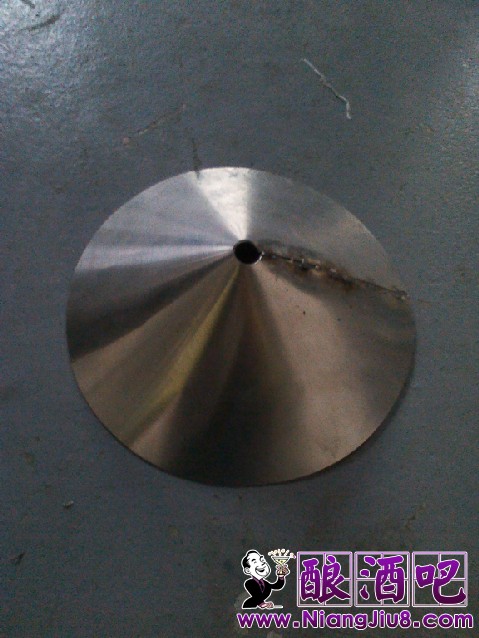

8、蒸馏桶盖焊接，锥形盖；

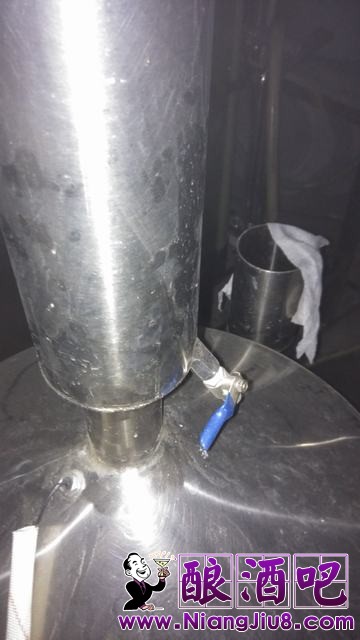

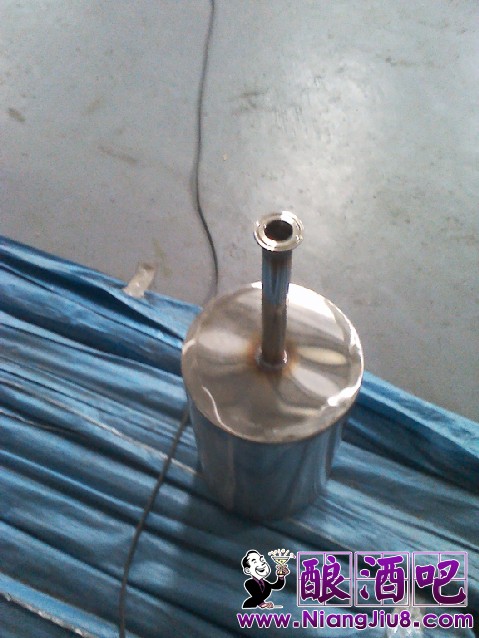

9、底部蒸汽发生器水位（透明3分管），蒸桶酒糟排放阀DN20及电加热外牙接口（DN32）焊接；
10、蒸汽发生器加水口及排水口焊接，管径DN15，加水口直径DN80；

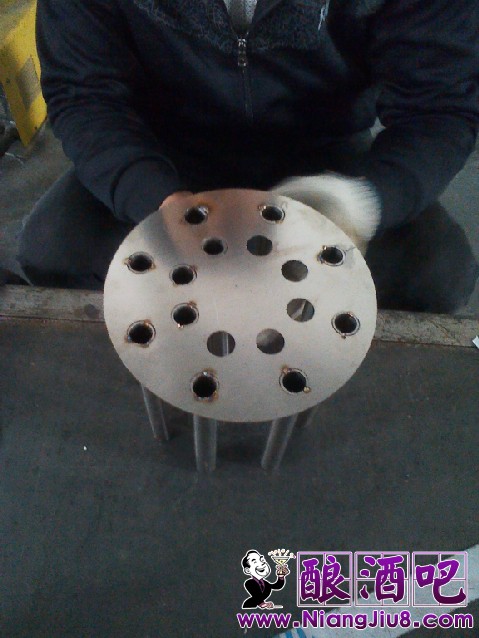

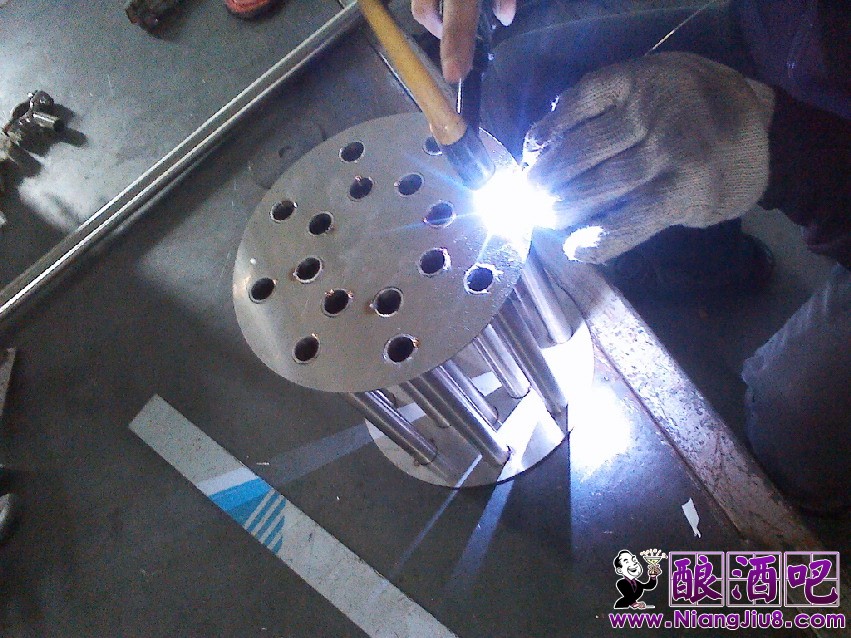

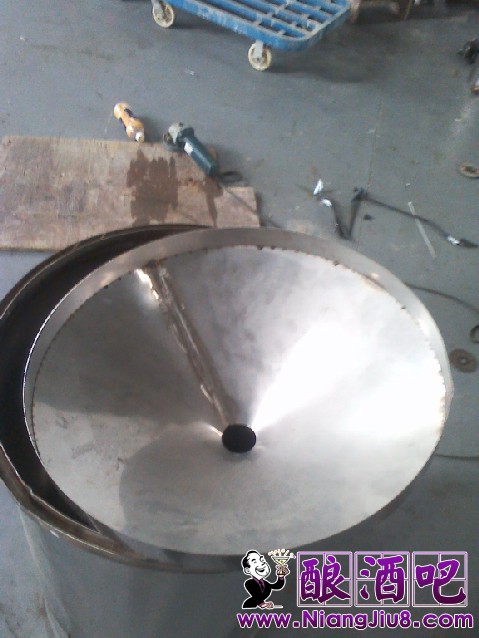

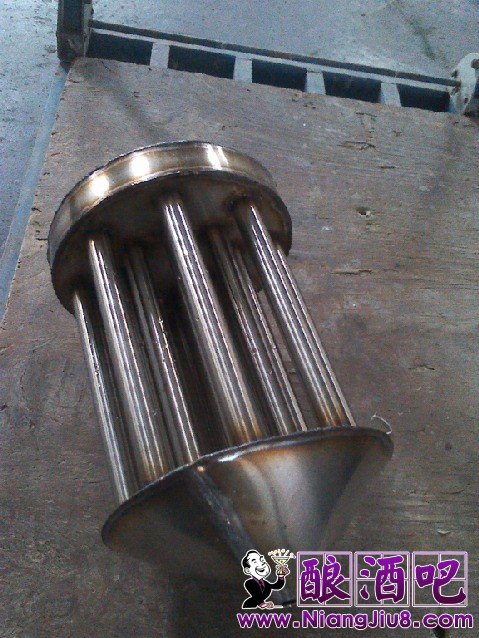

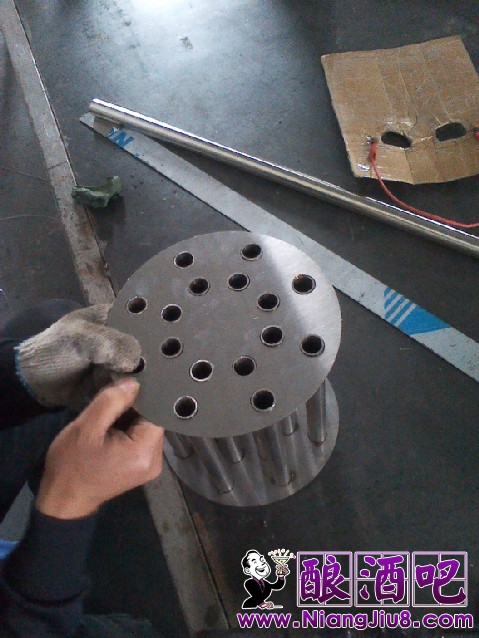

11、二级冷却器内部焊接，采用直管+锥形斗冷却收集酒液，直径DN200mm；

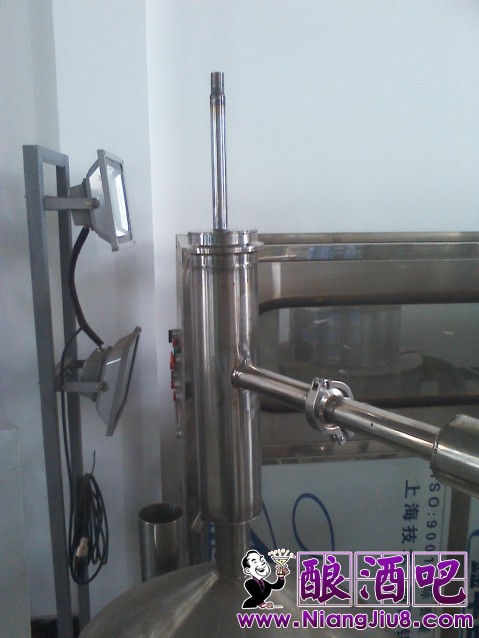

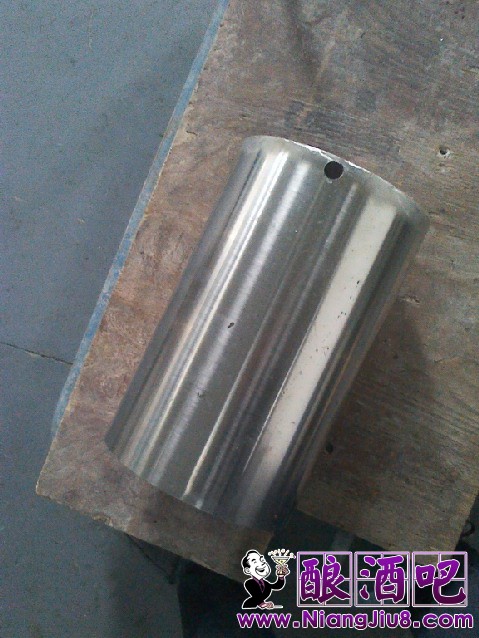

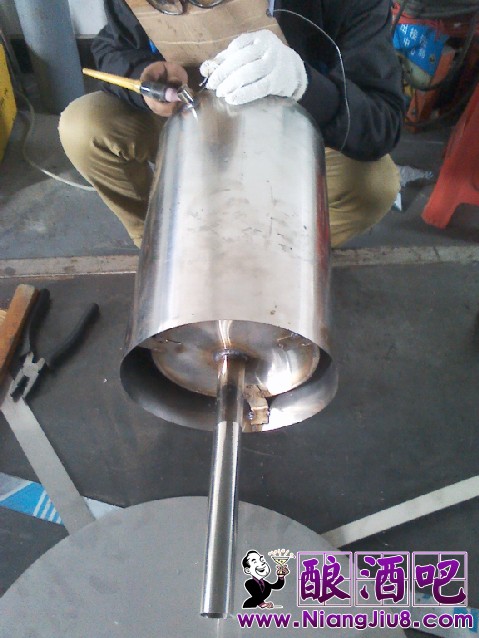

12、二级冷却器外筒焊接，直径DN250mm，出酒口DN15；
13、冷却器冷却水进出水口焊接，焊接DN15外牙2个，配DN15转3分配件；

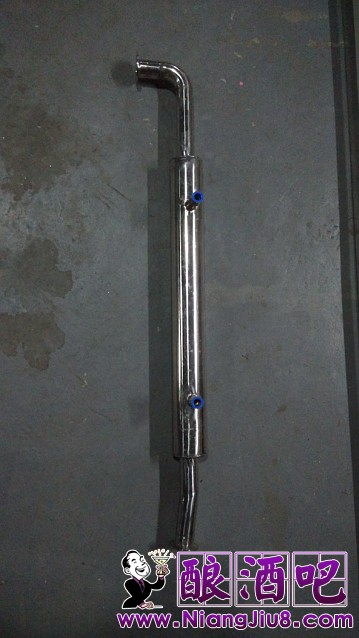

14、一级冷却器焊接，内管DN25，外套管DN32，外套管焊接3分内牙（冷却水进出口），接三分快插外牙，内管两端接DN25快接；

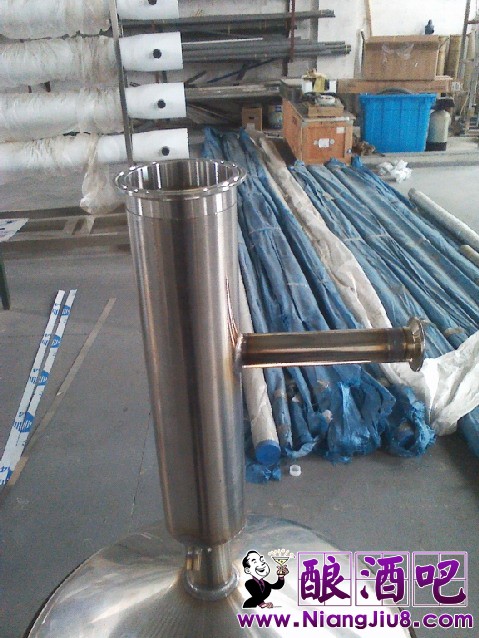

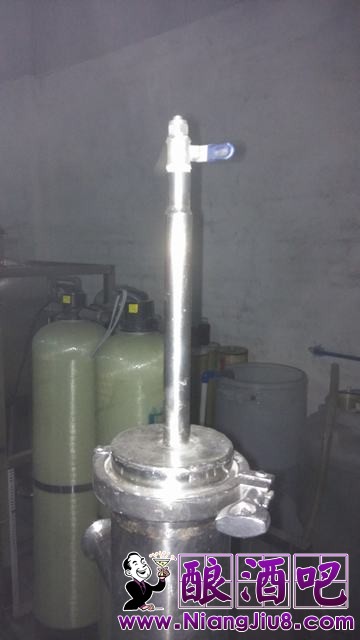

15、蒸馏器锅盖顶部图，设计排头控制阀及蒸馏高沸点产物排放阀；

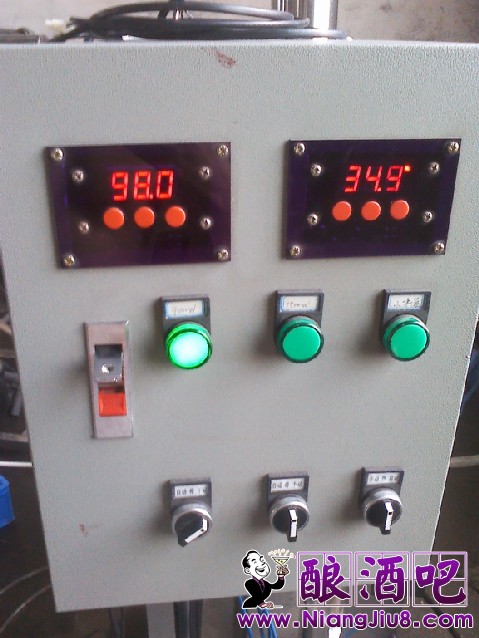

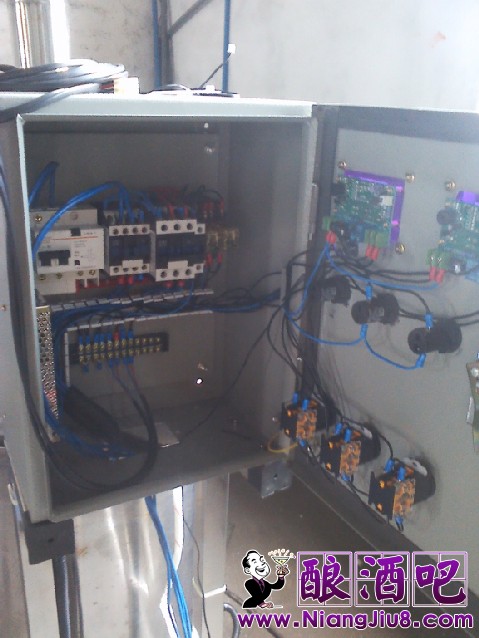

16、电控箱图，电箱尺寸400*300；
17、温控器探头安装；
18、蒸馏器成套设备图；
蒸馏设备制作已经半年时间，部分细节图片是此次编辑拍摄，由于晚上原因，拍摄不是很清晰，请大家见谅，本人水平有限，希望大家批评指正，欢迎大家互相讨论学习，谢谢！ |
